    產品名稱：XZ-150輪廓儀
    產品型號：XZ-150
    產品產地：國產

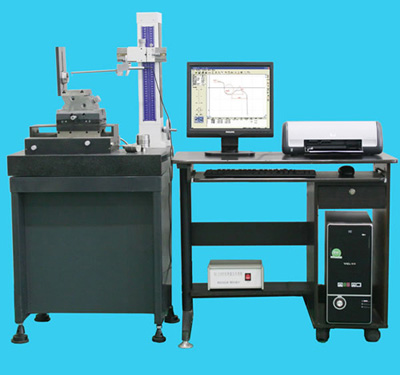

    XZ-150輪廓儀
    型號：XZ-150
    XZ-150輪廓儀產品描述：
    XZ-150輪廓儀應用范圍：
    該型儀器可測量各種機械零件的素線和截面輪廓形狀參數，在軸承行業中可測量各種零件的直線度、平行度、傾斜度、角度處理、圓處理（直線到切線的距離、圓心到圓心距離、圓弧半徑、交點到圓的心距離、圓心到直線距離）、點線處理（交點到直線距離、交點到圓心距離、兩直線交點、交點與交點距離）、對數曲線、槽寬、槽深、溝邊距、溝心距、傾斜度、水平距離、垂直距離等形狀參數。
    XZ-150輪廓儀主要特點：
    1．具有XZ-230型儀器的檢測功能，體積小、成本低，較適合中小型企業；
    2．直線運動導軌采用精密氣浮導軌，精度保持長久，直線移動精度高，儀器使用壽命長；
    3．直線運動導軌位移數據采集采用精密直線光柵，定位精度高，穩定性好；
    4．儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；
    5．測量結果可根據標注需要任意旋轉。
    6．強大的誤差補償功能，使測量結果更精確；
    7．測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇；
    8．設計特殊裝配夾具，方便工件的裝夾調整，大大提高了測量效率；
    9．使用范圍廣，測量范圍大；量程6mm。
    XZ-150輪廓儀主要參數
    項目型號
    XZ-150
    氣浮工作臺
    氣浮形式
    開式
    移動精度
    Z:≤0.2um/80mm
    光柵尺
    精度
    X:≤5um/150mm
    產地
    國產
    傳感器
    量程
    6mm(可擴展)
    分辨率
    1/65536
    測量范圍
    軸
    Ф1-100 mm
    套
    ≤Ф200 mm
    長度
    140 mm
    其他
    標配附件
    可選附件
    工作臺移動速度
    0.2-0.4mm/s
    機械調速（分三檔）
    所需電源
    220V 50Hz 0.5Kw
    所需氣源壓力
    純凈空氣≥0.5Mpa
